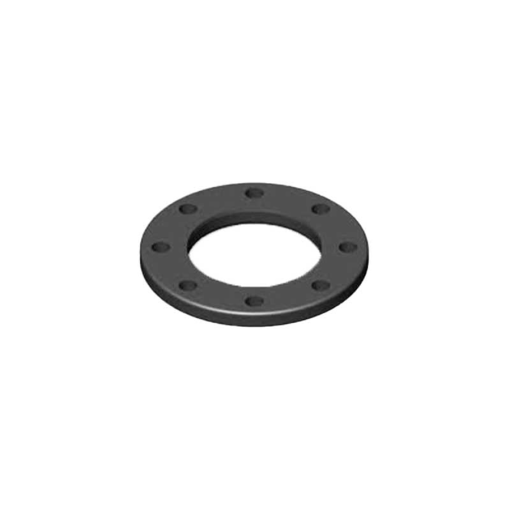

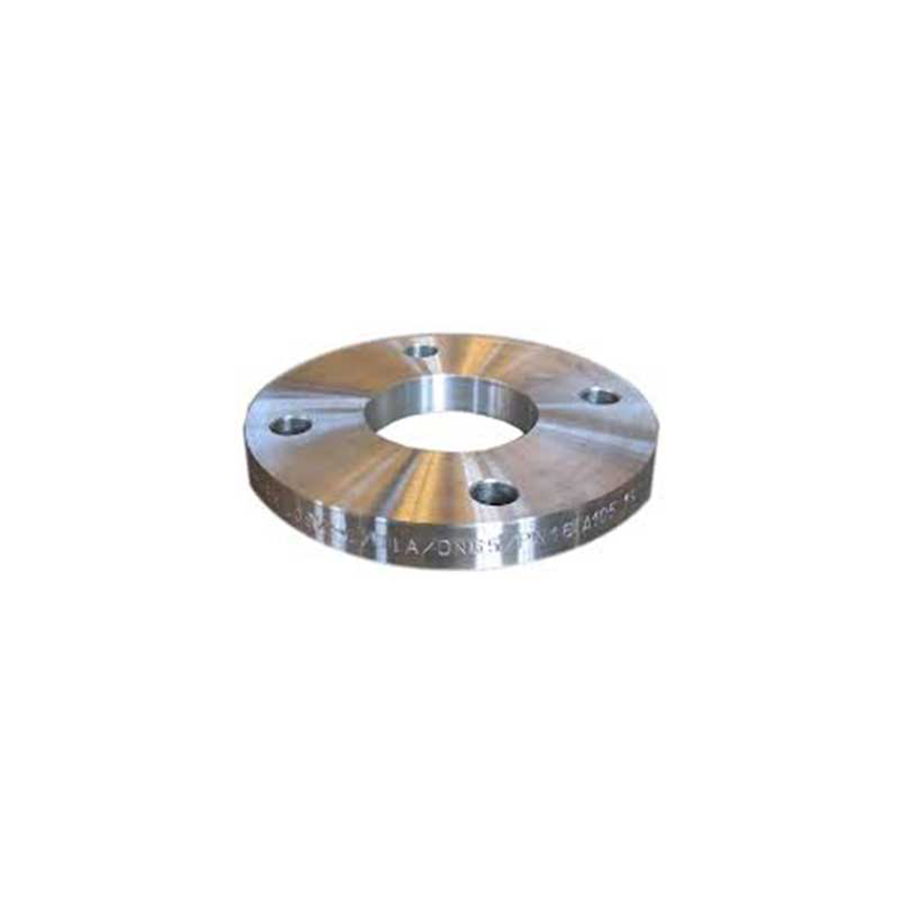

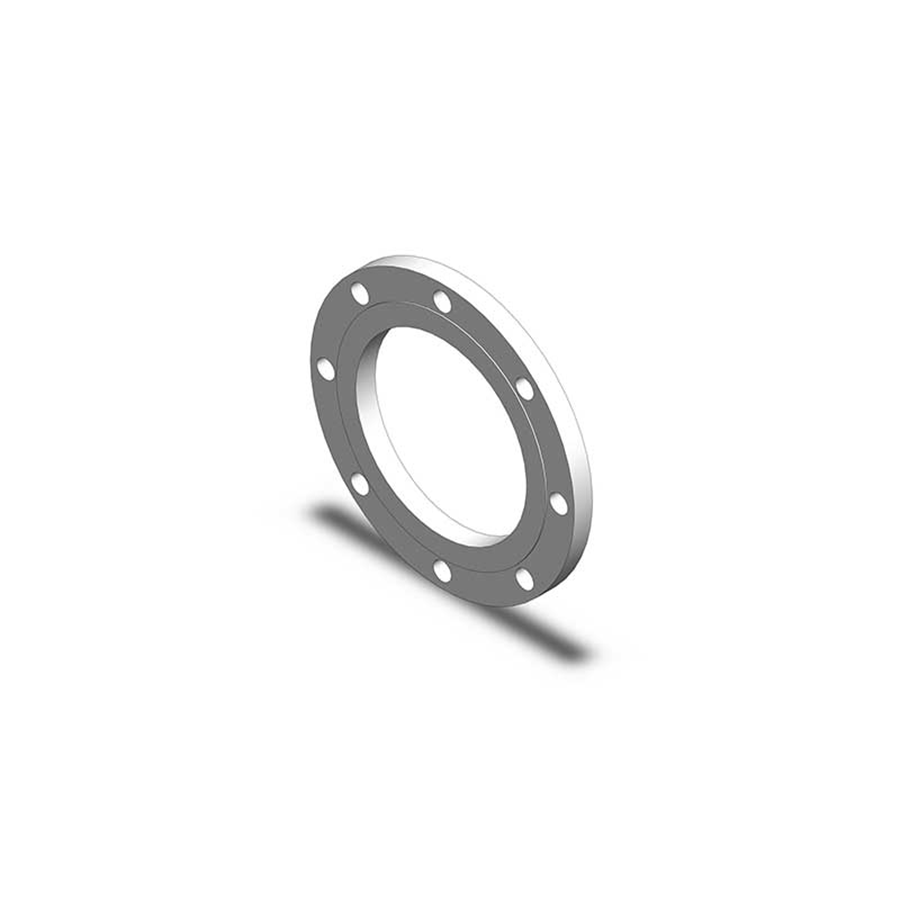

PE100 FLANŞ ADAPTÖRÜ İÇİN ÇELİK FLANŞ

PE100 FLANŞ ADAPTÖRÜ İÇİN ÇELİK FLANŞ

PE100 FLANŞ ADAPTÖRÜ İÇİN ÇELİK FLANŞ

PE100 Flanş adaptörleri için imal edilen flanşlar, flanş adaptörleri üzerine geçirilip flanşlı bağlantılarda kullanılır. Çelik, çelik üzerine pp kaplı, paslanmaz çelik, ve kompozitten üretilebilir.

Kategoriler: Geçiş Adaptörleri ve Çelik Flanş

Açıklama
Değerlendirmeler (0)

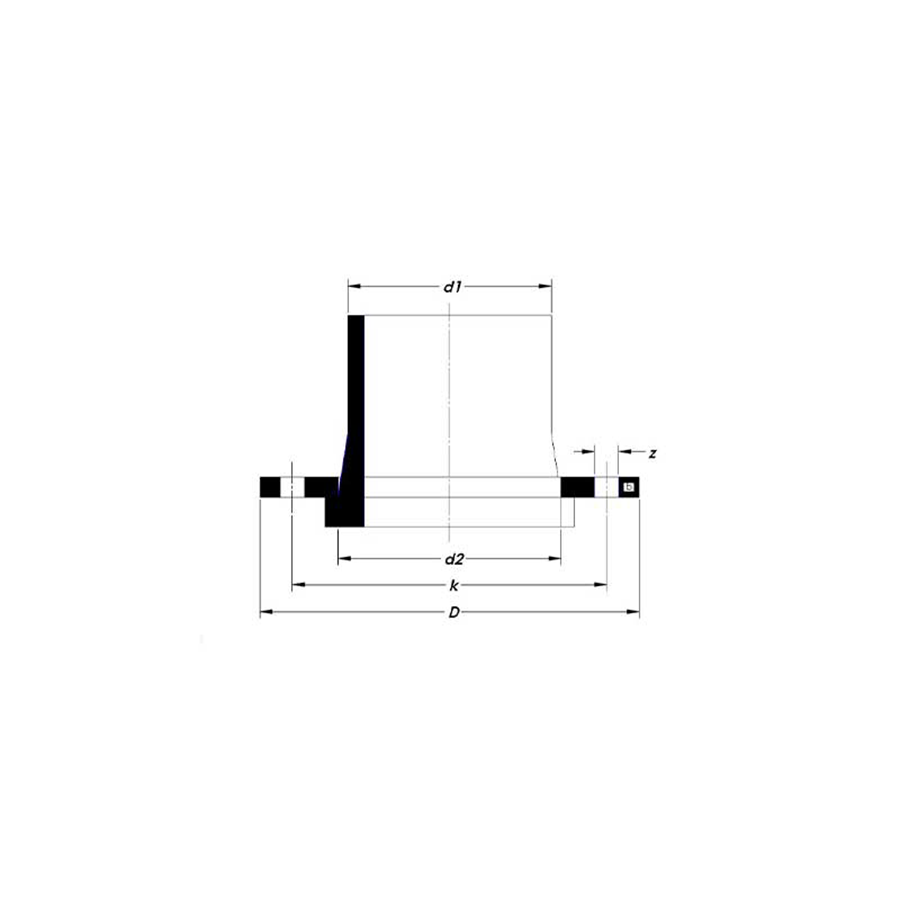

DIN	d1	d2	PN 6						PN10						PN 16
DIN	d1	d2	k	D	z	n	b		k	D	z	n	b		k	D	z	n	b
	mm	mm	mm	mm	mm		mm	kg	mm	mm	mm		mm	kg	mm	mm	mm		mm	kg
15	20	28	55	80	11	4	12	0,39	65	95	14	4	14	0,65	65	95	14	4	14	0,65
20	25	34	65	90	11	4	14	0,59	75	105	14	4	16	0,95	75	105	14	4	16	0,95
25	32	42	75	100	11	4	14	0,75	85	115	14	4	16	1,14	85	115	14	4	16	1,14
32	40	51	90	120	14	4	14	1,05	100	140	18	4	16	1,69	100	140	18	4	16	1,69
40	50	62	100	130	14	4	14	1,18	110	150	18	4	16	1,86	110	150	18	4	16	1,86
50	63	78	110	140	14	4	14	1,34	125	165	18	4	18	2,53	125	165	18	4	18	2,53
65	75	92	130	160	14	4	14	1,67	145	185	18	4	18	3,06	145	185	18	4	18	3,06
80	90	108	150	190	18	4	16	2,71	160	200	18	8	20	3,70	160	200	18	8	20	3,73
100	110	128	170	210	18	4	16	3,24	180	220	18	8	20	4,62	180	220	18	8	20	4,63
100	125	135	170	210	18	8	16	3,24	180	220	18	8	20	4,62	180	220	18	8	20	4,63
125	140	158	200	240	18	8	18	4,49	210	250	18	8	22	6,30	210	250	18	8	22	6,30
150	160	178	225	285	18	8	18	5,15	240	285	23	8	22	7,75	240	285	23	8	22	7,76
150	180	188	225	265	18	8	18	5,15	240	285	23	8	22	7,75	240	285	23	8	22	7,76
200	200	235	255	320	18	8	20	7,78	295	340	23	8	24	11,30	295	340	23	12	24	11,30
200	225	238	280	320	18	12	20	7,78	295	340	23	8	24	11,30	295	340	23	12	24	11,30
250	250	288	335	275	18	12	22	10,80	350	390	23	12	26	14,70	355	405	27	12	26	15,60
250	280	294	335	375	18	12	22	10,80	350	395	23	12	26	14,70	355	405	27	12	26	15,60
300	315	338	395	440	22	12	22	14,00	400	445	23	12	26	17,60	410	465	27	12	28	22,00
350	355	376	445	490	22	12	22	16,10	460	505	30	16	26	21,40	470	520	27	16	30	28,70
400	400	430	495	540	22	16	22	18,30	515	565	30	16	26	26,10	525	580	30	16	32	36,30
450	450	517	550	645	22	20	24	24,60	620	670	30	20	28	34,70	650	715	33	20	34	59,30
500	500	533	600	645	22	20	24	24,60	620	670	30	20	28	34,70	650	715	33	20	34	59,30
600	560	618	705	755	26	20	24	31,50	725	780	30	20	28	42,20	770	840	36	20	36	73,40
600	630	645	705	755	26	20	24	31,50	725	780	30	20	28	42,20	770	840	36	20	36	73,40
700	710	740	810	860	26	24	24	37,40	840	895	30	24	30	58,70	840	910	39	24	36	75,00
800	800	843	920	975	30	24	24	46,10	950	1015	33	24	32	80,00	950	1025	39	24	38	99,00
900	900	947	1020	1075	30	24	26	57,60	1050	1115	33	28	34	65,60	1050	1125	39	28	40	119
1000	1000	1050	1120	1175	30	28	26	61,90	1160	1230	36	28	34	114	1170	1255	42	28	42	159
1200	1200	1260	1340	1405	33	32	28	100	1380	1455	39	32	38	182	1390	1485	48	32	48	243
1400	1400	1436	1560	1630	36	36	32	149	1590	1675	42	36	42	248	1590	1685	48	36	52	323
1600	1600	1640	1760	1830	36	40	34	180	1890	1915	48	40	46	347	1820	1930	52	40	58
